Модем ZTE МF100 от Билайна: характеристики, подключение и настройка

Компактный модем ZTE MF100 обеспечивает высокоскоростной доступ к интернету и подключается к компьютеру или ноутбуку через порт USB. Оборудование поддерживает прием сигналов в сетях форматов 2G и 3G, предусмотрен слот для установки карты памяти. Для улучшения приема использована встроенная антенна, закрытая пластиковым экраном.

Общая информация о модеме ZTE МF100 от Билайна

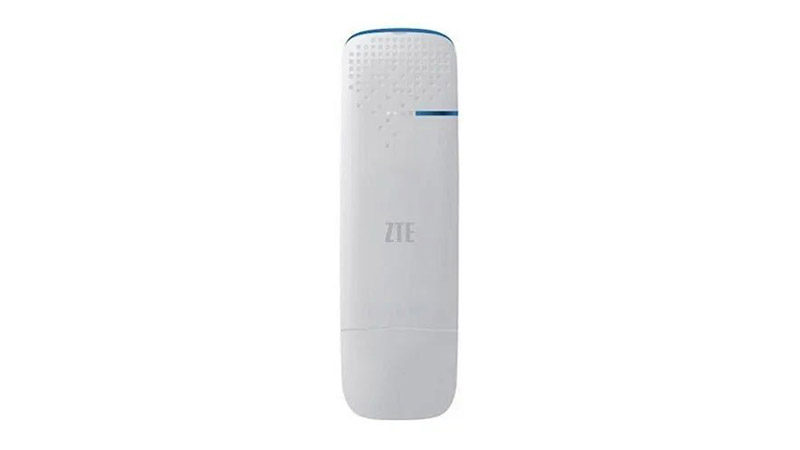

ZTE МF100 от Билайна
ZTE МF100 — надежный и скоростной модем.

Модем производится китайской компанией ZTE, специализирующейся на производстве компьютерных комплектующих и телекоммуникационного оборудования. Изготовитель расширил набор функций изделия путем установки гнезда для накопителей объемом до 4 Гб.

Устройство оснащено заводской прошивкой, адаптированной под сети оператора сотовой связи Билайн, владелец может установить новое программное обеспечение.

Следует учитывать, что перепрограммирование приводит к аннулированию гарантийных обязательств и может вывести модем из строя.

Основные характеристики

Оборудование рассчитано на прием информации со скоростью до 3,6 Мбит/сек (при использовании сетей формата 3G). Модем поставляется в розничную продажу в разблокированном состоянии, но при заключении договора с компанией Билайн клиент получает изделие с доработанной оболочкой. Для сопряжения с компьютерами предусмотрен штекер USB 2.0. Оборудование поставляется компанией Билайн в комплекте с SIM-картой (с активным тарифным планом для работы в интернете), справочником абонента и гарантийным талоном, который заполняет оператор при заключении договора.

Физические: внешние данные

Оборудование оснащено пластиковым корпусом темного цвета со съемным наконечником, защищающим металлическую колодку разъема USB от повреждений при переноске или хранении. Кожух имеет сглаженные кромки и проушину для шнурка (используется для переноски), на боковой части краской нанесен логотип сотового оператора. Разъемы для рамки SIM-карты и накопителя расположены на торцевой кромке и снабжены заглушками.

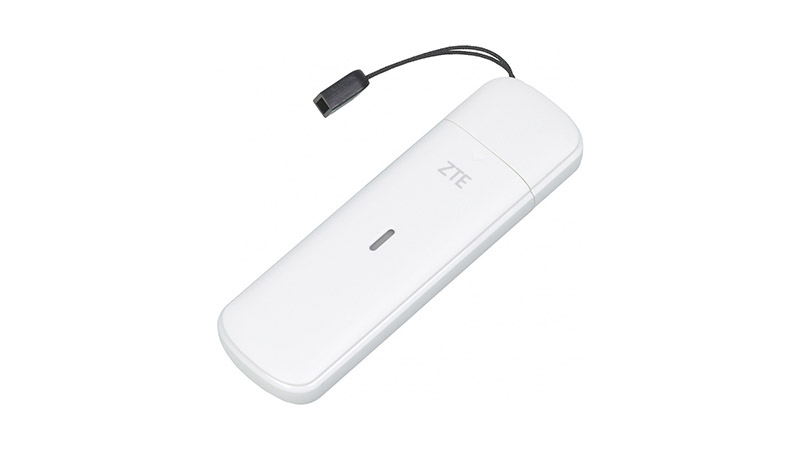

Внешний вид
ZTE МF100 имеет пластиковый корпус.

Технические

Технические параметры ZTE MF100:

  • частотный диапазон — от 900 до 2100 МГц;
  • длина корпуса (с защитной крышкой) — 85,6 мм;
  • толщина — 11,5 мм;
  • ширина — 25,0 мм;
  • вес (без накопителя и карты SIM) — 21 г;
  • тип карт памяти — microSD;
  • допустимая емкость накопителя — до 4 Гб;
  • длина удлинительного кабеля при установке карты памяти — до 2 м;
  • гарантийный срок — 12 месяцев.

Оборудование рассчитано на работу в сетях HSDPA/UMTS и EDGE/GPRS/GSM с поддержкой скорости приема от 80 кБ/сек до 3,6 Мб/сек (зависит от возможностей протокола). Трансляция информации возможна на скорости от 40 до 384 кБ/сек.

Изделие позволяет принимать и отправлять текстовые уведомления SMS по каналам мобильной связи.

Системные требования

Для использования модема потребуется стационарный компьютер или ноутбук, оснащенный центральным процессором Pentium 4 и выше с тактовой частотой не менее 1 ГГц. Для работы понадобится 512 Мб оперативной памяти, на жестком диске или твердотельном накопителе потребуется до 50 Мб пространства для установки оболочки и драйверов. Модем рассчитан на 32 или 64-разрядные операционные системы Windows XP и выше либо на MAC OS 10.4 или 10.5. Используемый монитор должен поддерживать разрешение от 1024х768 точек (допускается формат 800х600 точек).

Поставщик модема указывает дополнительные системные требования:

  • при использовании Windows XP рекомендуется установить пакет обновлений Service Pack версии 2 или выше;
  • для обеспечения корректной работы Windows 2000 необходим пакет Service Pack версии 4 или выше;
  • при применении Windows Vista следует загрузить и установить набор обновлений Service Pack версии 1;
  • в случае установки операционной системы Windows 10 дополнительные обновления не требуются.

Системные требования
Для использования ZTE МF100 можно использовать ноутбук.

Возможности устройства

Для доступа к функциям модема используется оригинальная утилита, в которой предусмотрены разделы:

  1. Главное меню, позволяющее управлять счетом, получать статистическую информацию и изменять настройки оборудования.
  2. Сервисная панель.
  3. Рабочая область.
  4. Дополнительное поле в нижней части окна, в которой отображается состояние оборудования.

СМС-общение

Модем позволяет принимать и декодировать текстовые сообщения SMS, информация выводится в рабочей области окна. Пользователь может формировать и отправлять ответные письма, указывая телефонный номер получателя из списка контактов или вводя вручную.

СМС общение
ZTE МF100 позволяет принимать СМС.

Контакты

Для отправки SMS можно сформировать список контактов, который выводится на экран. Пользователю необходимо выбрать номера и нажать на кнопку отправки текстового уведомления (цена SMS зависит от выбранного тарифа, стоимость списывается с баланса).

Управление услугами и тарифами

Оболочка позволяет менять тарифные планы и подключать дополнительные опции, предусмотренные оператором.

Описание услуг и стоимость подключения указывается на сайте Билайна в разделе услуг, а особенности тарификации приведены в папке тарифов.

Опции абонентской службы

Дополнительные услуги абонентской службы:

  • в случае утраты или повреждения SIM-карты пользователь может заказать выпуск новой;
  • если владелец не планирует использовать модем или потерял карту, то предусмотрена возможность блокировки телефонного номера.

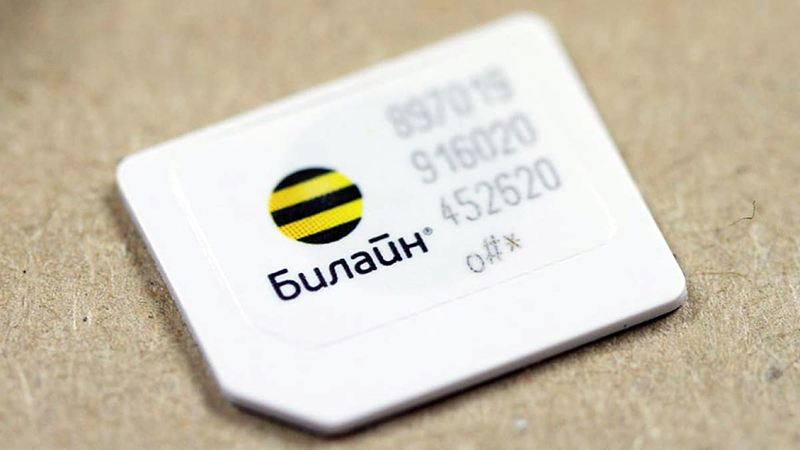

SIM-карта
В случае утраты можно заказать новую SIM-карту.

Подготовка к работе

Перед началом использования необходимо:

  1. Распаковать упаковку, проверить комплектность и состояние корпуса оборудования (не допускаются трещины, следы механического или термического воздействия).
  2. Вынуть лоток для идентификатора сотового оператора и установить SIM-карту.
  3. Задвинуть лоток до упора в корпус (не прикладывая излишних усилий и не перекашивая элемент).
  4. Вставить модем в порт USB, расположенный на корпусе компьютера или ноутбука.

Ручная настройка модема

Перед началом использования модема необходимо:

  • установить в ручном или автоматическом режиме драйвера и оболочку;
  • произвести настройку дополнительных функций.

Установка софта и драйверов

Инсталляция программного обеспечения начинается автоматически после подсоединения модема к порту USB. В процессе установки на экране отображаются окна с подсказками, не допускается отключение оборудования до момента завершения загрузки утилит и драйверов. Производитель предусмотрел функцию ручной установки программ (например, в случае блокировки автоматической процедуры на программном или аппаратном уровне).

Установка софта
Установка софта начинается автоматически.

Последовательность действий при ручной установке оболочки и драйверов:

  1. Найти на рабочем столе Windows ярлык «Мой компьютер» или найти значок в окне, отображаемом после нажатия на кнопку «Пуск».
  2. Выбрать в списке подключенных дисков и накопителей устройство с пометкой Beeline.
  3. Запустить процесс установки двойным щелчком по файлу Aotorun.exe.
  4. Продолжить инсталляцию в соответствии с подсказками, отображаемыми во всплывающих окнах. После завершения процедуры проверить работоспособность программы, запустив приложение двойным щелчком по ярлыку, появившемуся на рабочем столе.

Дополнительные функции

Программа модема предоставляет пользователю дополнительные возможности:

  1. Проверку баланса средств через вкладку управления счетом.
  2. Получение информации о номере SIM-карты (присылается в виде SMS).
  3. Запрос получения детального отчета о трафике и отправленных текстовых сообщениях.
  4. Хранение информации на карте памяти (в комплект не входит).

Подключение маршрутизатора

Оборудование ZTE MF100 с прошивкой от Билайна рассчитано на совместную работу с маршрутизаторами или роутерами Wi-Fi. Владельцу необходимо подобрать совместимое оборудование, в противном случае возникают проблемы с установлением связи или происходят постоянные обрывы потока данных. Если пользователю затруднительно выбрать совместимый маршрутизатор с портом USB, то потребуется снять блокировку или перепрограммировать модем.

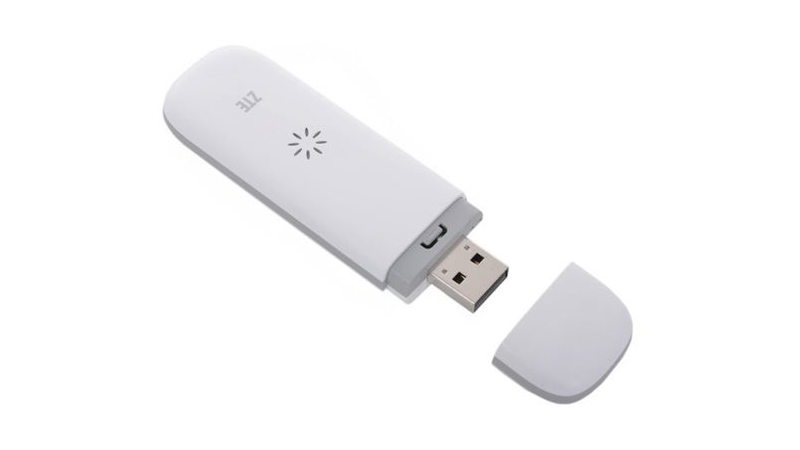

Подключение модема
ZTE MF100 рассчитан на совместную работу с маршрутизаторами.

Приложение для работы роутера

Специальное приложение для работы роутера не требуется, оборудование настраивается через браузер. Пользователю необходимо указать тип подключения к интернету, а затем прописать маршрутизацию. Если владелец применяет модем со снятой блокировкой, то существуют утилиты, позволяющие выбирать наименование оператора связи (в зависимости от установленной SIM-карты).

Выход в интернет

При покупке оборудования предусмотрена авансовая сумма, которую необходимо активировать:

  1. Запустить установленную оболочку и войти в раздел управления счетом.
  2. Выбрать пункт активации начального баланса, в открывшемся окне подтвердить старт процедуры.
  3. Дождаться уведомления о зачислении средств на баланс, оператор Билайн рекомендовал начинать эксплуатацию модема спустя 24 часа после активации. Если пользователь при заключении договора выбрал тарифный план с ежемесячным исчислением трафика, то потребуется предварительное внесение на счет суммы, эквивалентной ежемесячному платежу.

После завершения процедур пополнения счета требуется найти в приложении раздел подключения к интернету и нажать соответствующую кнопку.

Связь устанавливается за 3-5 секунд, для проверки необходимо загрузить браузер и попытаться получить доступ к любому сайту. Для разрыва связи следует нажать на кнопку отключения, расположенную в оболочке.

Оплата услуг

Пользователь может пополнить баланс счета следующими способами:

  1. Внесением наличных средств в дилерских центрах, банках или торговых точках, предоставляющих подобную услугу. Необходимо сообщить оператору номер телефона SIM-карты в модеме, а затем указать сумму пополнения. В финансовых учреждениях потребуется заполнить квитанцию с указанием номера и суммы платежа. Рекомендуется сохранять чек до момента поступления средств на счет.
  2. Через Личный кабинет путем перевода средств с одного номера на другой (сумма платежа не менее 30 и не более 5 тыс. руб.). Пользователь может привязать банковскую карту, и абонентская плата будет списываться в автоматическом режиме.
  3. Наличными при помощи терминала. Пользователю необходимо указать номер и сумму. Следует учитывать, что часть терминалов берет комиссию за пополнение в пределах 1-3% (или взимается фиксированная сумма).

Оплата услуг
Пополнить баланс можно в торговых точках.

Правила эксплуатации

Основные требования по использованию оборудования ZTE MF100:

  1. Хранение и эксплуатация модема и карты сотового оператора допускается в зонах, защищенных от воздействия влаги и оседания мелкодисперсной пыли. Запрещается нагревать или подвергать оборудование воздействию открытого огня. Изделие рассчитано на применение при температуре окружающей среды в диапазоне -5°…+55°С.
  2. Не допускается попадание воды на корпус изделия (как подключенного к порту USB, так и находящегося на хранении).
  3. Запрещается ронять оборудование или изгибать корпус. Не следует наклеивать на кожух этикетки или наносить слой краски, которые ухудшают условия приема и охлаждение электронных компонентов.
  4. Включенное оборудование должно находиться на расстоянии не менее 15 мм от кожи человека.
  5. Ремонт изделия осуществляется в специализированных сервисных центрах, самостоятельная разборка корпуса модема приводит к аннулированию гарантийных обязательств.
  6. Запрещается использовать коммуникатор в помещениях с взрывоопасной атмосферой, в самолетах и ряде медицинских учреждений. При работе модема возможно нарушение корректной работы слуховых аппаратов.

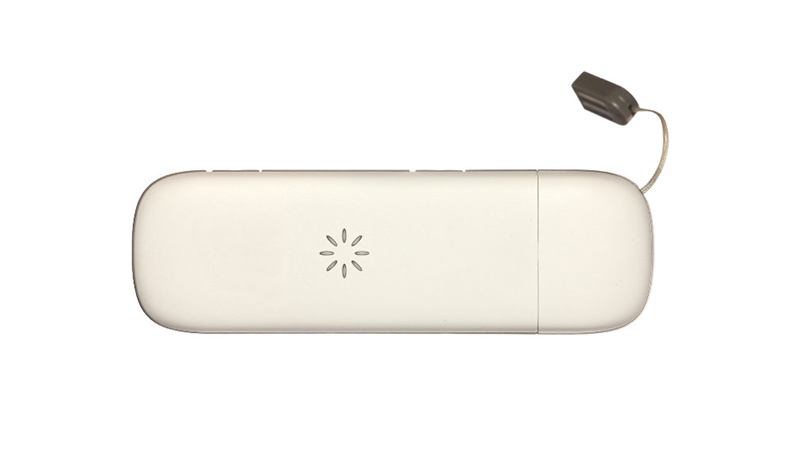

Правила эксплуатации
ZTE MF100 нужно защищать от влаги.

Способы получить максимальную скорость

Модем оснащен микропроцессором, который проверяет качество сигнала в сетях с различными характеристиками и автоматически выбирает диапазон с наибольшей мощностью трансляции. По этой причине происходит падение скорости, поскольку передатчики стандарта 2G имеют повышенную мощность по сравнению со станциями 3G.

Для обеспечения приема потока данных высокоскоростного характера необходимо произвести настройку приемника модема.

Алгоритм настройки:

  1. Отключить внешнюю сеть.
  2. Войти в меню настроек модема.
  3. Установить пометку в поле приема сигналов формата только WCDMA и LTE.
  4. Произвести повторное подключение к интернету и протестировать скорость работы в сети. Если модем используется в вытянутой комнате с железобетонными стенами, то допускается установка удлинителя USB, позволяющего вынести приемник к оконному проему. Следует учитывать, что длинный провод негативно сказывается на качестве сигнала и может снизить скорость работы.

Внешняя антенна

Для улучшения качества приема модем можно оснастить внешней антенной, но для доработки потребуется разобрать корпус и припаять дополнительный штекер. Колодку устанавливают на место к печатной плате оборудования (вместо внутренней антенны), а в корпусе прорезают круглое отверстие. Коаксиальную антенну от роутера W-Fi необходимо доработать путем установки металлической фольги (для снижения частотного диапазона от 2,4 ГГц до необходимого для ZTE MF100 диапазона 1,9-2,1 ГГц).

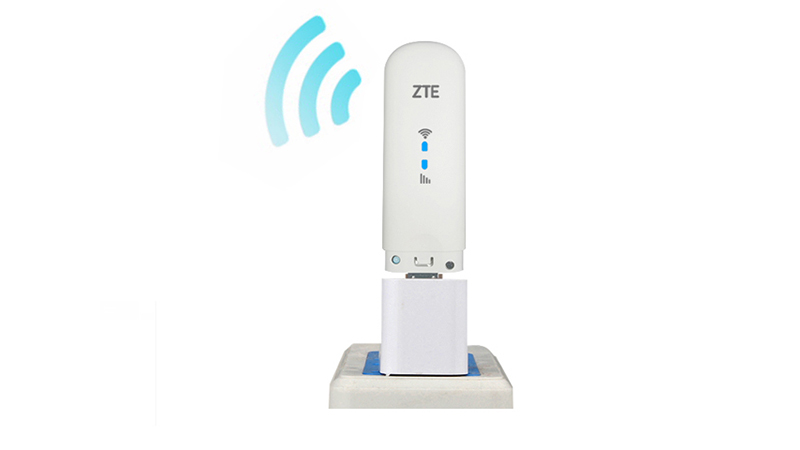

Внешняя антенна
Для улучшения качества приема существует внешняя антенна.

Инструкция по разблокировке

Для снятия блокировки необходимо:

  1. Загрузить дистрибутив утилиты DC-Unlocker (рекомендуется использовать последнюю работоспособную версию).
  2. Установить программу по стандартному процессу, а затем запустить утилиту.
  3. Вставить модем с оригинально SIM-картой в порт USB.
  4. Дождаться определения устройства и установить необходимые драйверы (оборудование предложит инсталлировать утилиты автоматически).
  5. Запустить оболочку и проверить работоспособность модема, а затем разорвать соединение и вынуть устройство из порта USB.
  6. Установить SIM-карту другого оператора, а затем вставить модем в разъем.
  7. После определения оборудования запустить оболочку подключения к сети и дождаться появления уведомления о некорректной SIM-карте.
  8. Закрыть оболочку и открыть диалоговое окно DC-Unlocker для установки параметров производителя и модели (выбрать ZTE и Auto соответственно).
  9. Запустить процедуру поиска оборудования, при корректном завершении процедуры в поле модели появится название найденного модема.
  10. Раскрыть поле закладок, расположенное в правой части диалогового окна.
  11. Выбрать раздел Unlock и нажать на кнопку старта процедуры. При корректном завершении процесса на экране отобразится текст Card sucsessful unlocked.

После окончания процесса разблокировки требуется закрыть окно утилиты DC-Unlocker и проверить работу модема с использованием оригинальной оболочки. Некоторые владельцы отмечают проблемы с идентификацией модема программой DC-Unlocker, в этом случае требуется несколько раз запустить поиск или повторно установить программное обеспечение. После снятия блокировки пользователь может устанавливать SIM-карты без ограничений по названию оператора сотовой связи.

Другой метод основан на загрузке новой прошивки без блокировки, находящейся в свободном доступе. Предварительно необходимо удалить браузеры и стереть информацию о них в системном реестре. После установки модема в слот USB необходимо отклонить процедуру инсталляции, инициировать «извлечение» виртуального диска (через вкладку «Мой компьютер»), а затем дождаться появления в диспетчере устройств 3 изделий под брендом ZTE.

Затем пользователь указывает маршрут к предварительно сохраненным драйверам и запускает исполняемый файл модернизированной прошивки. Рекомендуется проводить программирование на компьютере, оснащенном блоком бесперебойного питания (в случае внезапного отключения электроэнергии устройство позволит завершить заливку новой прошивки). В процессе установки нового ПО не следует запускать другие программы на компьютере.
